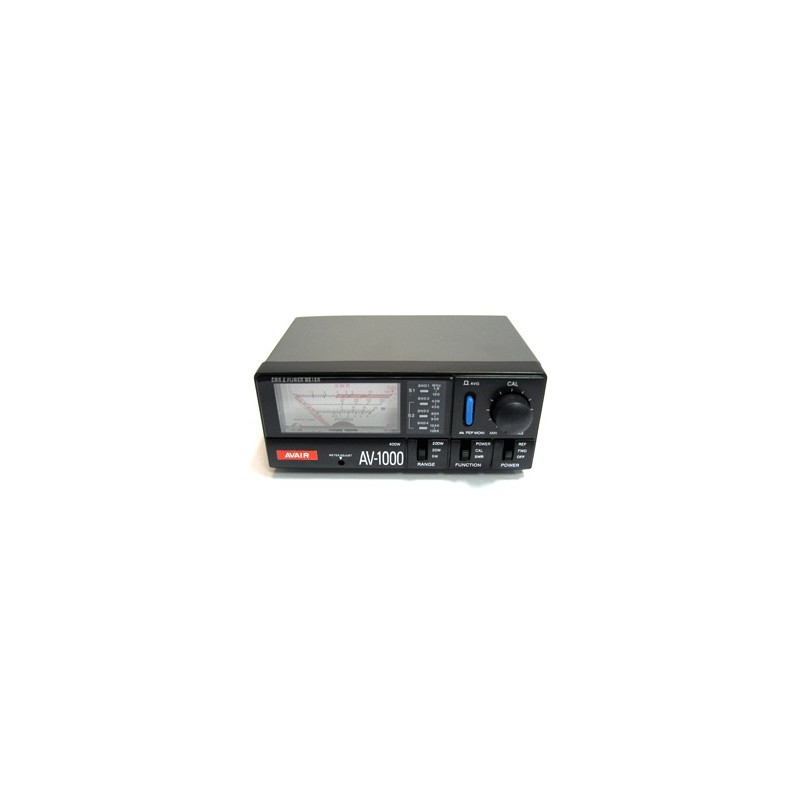

AV-1000 SWR/effektmätare

AV-1000 SWR/effektmätare för HF-, VHF- och UHF-frekvensområden

Effektmätningsområden 5/20/200/400 W. Brett frekvensområde 1,8–1200 MHz.

Även PEP-toppeffektmätningsfunktion.

Område S1, UHF-kontakter (SO-239), 1,8–160 MHz

0,5–400 W, mätområde kan väljas med omkopplare: 5 W / 20 W / 200 W / 400 W.

Område S2, N-kontakt, 430–450 MHz, 800–930 MHz, 1240–1300 MHz

0,5–200 W, mätområde kan väljas med omkopplare: 5 W / 20 W / 200 W.

5,5 mm DC-kontakt för extern strömkälla (13,8 V DC). En passande kabel med DC-kontakt medföljer, den andra änden är öppen.

Mätaren fungerar även utan strömkälla. Om strömkälla är ansluten lyser bakgrundsbelysningen på displayen och indikatorlampan för det valda frekvensområdet lyser.

Storlek med kontakter och omkopplare: 155 x 132 x 69 mm. Chassistorlek: 155 x 103 x 64 mm. Vikt: 730 g.

Bruksanvisning på engelska.
