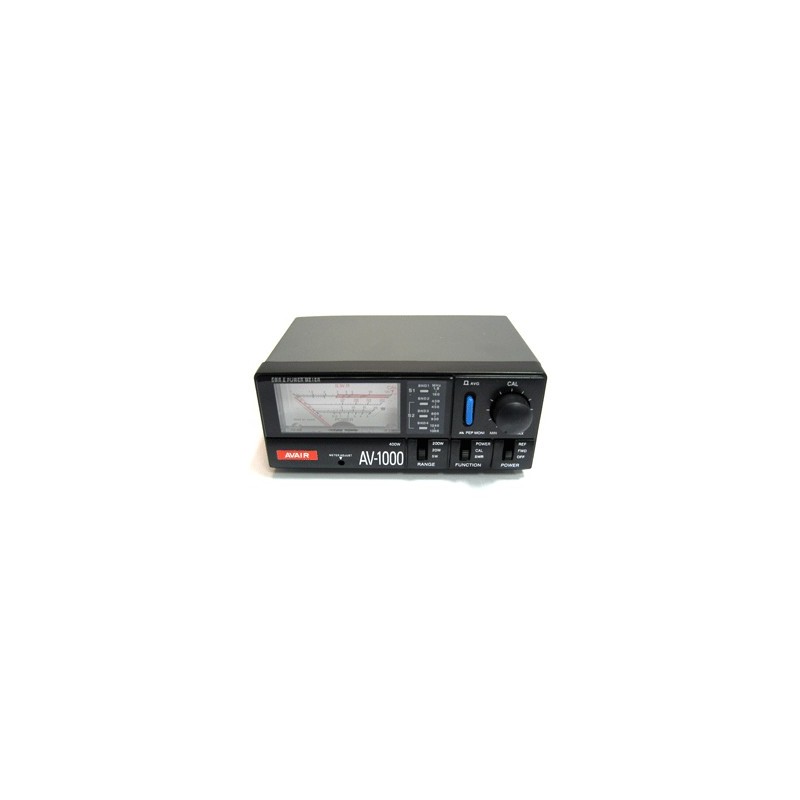

AV-1000 SWR/tehomittari

AV-1000 swr/tehomittari HF/VHF/UHF-taajuusalueille

Tehomittausalueet 5/20/200/400 W. Laaja taajuusalue 1,8-1200 MHz.

Myös PEP-huipputehon mittaustoiminto.

Alue S1, UHF-liittimet (SO-239), 1.8 - 160 MHz

0.5 - 400 W, valittavissa katkaisijasta 5W / 20W / 200W / 400W mittausalue.

Alue S2, N-liitin, 430-450 MHz, 800-930 MHz, 1240-1300 MHz

0.5 - 200 W, valittavissa katkaisijasta 5W / 20W / 200W mittausalue.

5.5mm DC-liitin ulkopuolista virtalähdettä varten (13.8 DC). Mukana on laitteseen sopiva johto DC-liitimineen, toinen pää avoin.

Mittari toimii myös ilman virtalähdettä. Mikäli virtalähde on kytkettynä, näytön taustavalo palaa, ja valitun taajuusalueen merkkivalo palaa.

Koko liittimineen ja katkaisijoineen 155 x 132 x 69, rungon koko 155 x 103 x 64 mm Paino 730 g

Englanninkielinen käyttöohje
