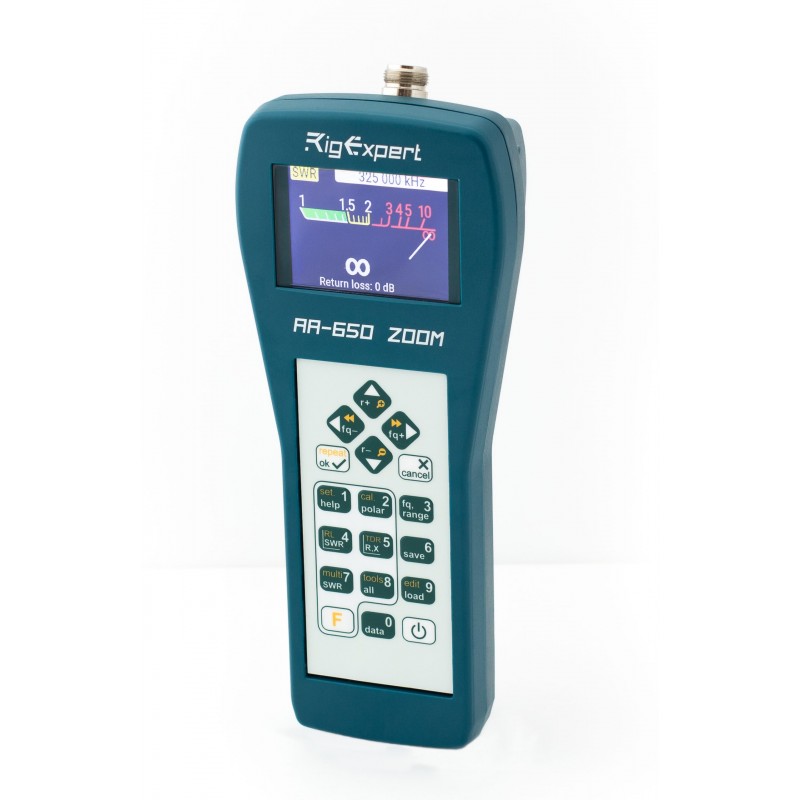

RigExpert AA-650 ZOOM BT antennanalysator

AA-650 ZOOM BT-analysator med färgskärm.

Mångsidig antennanalysator för HF-, VHF- och UHF-frekvensområden, 1–650 MHz.

Frekvensområde: 0,1 till 650 MHz

Frekvensinställning: 1 kHz upplösning

Mätning för 25, 50, 75, 100, 150, 200, 300, 450 och 600 Ohm system

SWR-mätområde: 1 till 100 i numeriska lägen, 1 till 10 i diagramlägen

R- och X-område: 0…2000, -2000…2000

Visningslägen: SWR, returförlust, R, X, Z, L, C, magnitud och fasvinkel vid en enskild frekvens, SWR-diagram (100 punkter). SWR-diagram vid fasta amatörband enligt IARU-regioner (100 punkter), kabelverktyg (hastighetsfaktor och kabellängdsmätare, stubbtuner, kabeldämpningsdiagram, kabelimpedansdiagram), TDR.

Valfri öppen-kortslutning-belastningskalibrering i SWR-, R-, X- eller Smith/polärdiagramlägen.

RF-utgång:

– Kontakttyp: N

– Utgångssignalform: fyrkantvåg, 0,1 till 200 MHz. För högre frekvenser används övertoner av huvudsignalen.

– Utgångseffekt: -10 dBm (vid 50 Ohms belastning)

Strömförsörjning:

– Tre 1,2 V, 1800–3000 mAh, Ni-MH-batterier, typ AA

– Max. 3 timmars kontinuerlig mätning, max. 2 dagar i standbyläge med fulladdade batterier

– När analysatorn är ansluten till en PC eller en DC-adapter med USB-uttag, tar den ström från dessa källor

Gränssnitt:

– 320×240 färg TFT-skärm

– 6×3 knappar på vattentätt tangentbord

– Flerspråkiga menyer och hjälpskärmar (engelska, spanska, japanska)

– USB-anslutning till persondator

– Bluetooth v. 4.2 (single-mode, klass B)

Tillbehör i förpackningen: Mjuk väska, batteriladdare, uppladdningsbara batterier, USB-kabel, N till UHF-adapter

Mått: 23×10×5,5 cm (9×4×2”)

Arbetstemperatur: 0…40 °C (32…104 °F)

Vikt: 650 g (23 oz)
