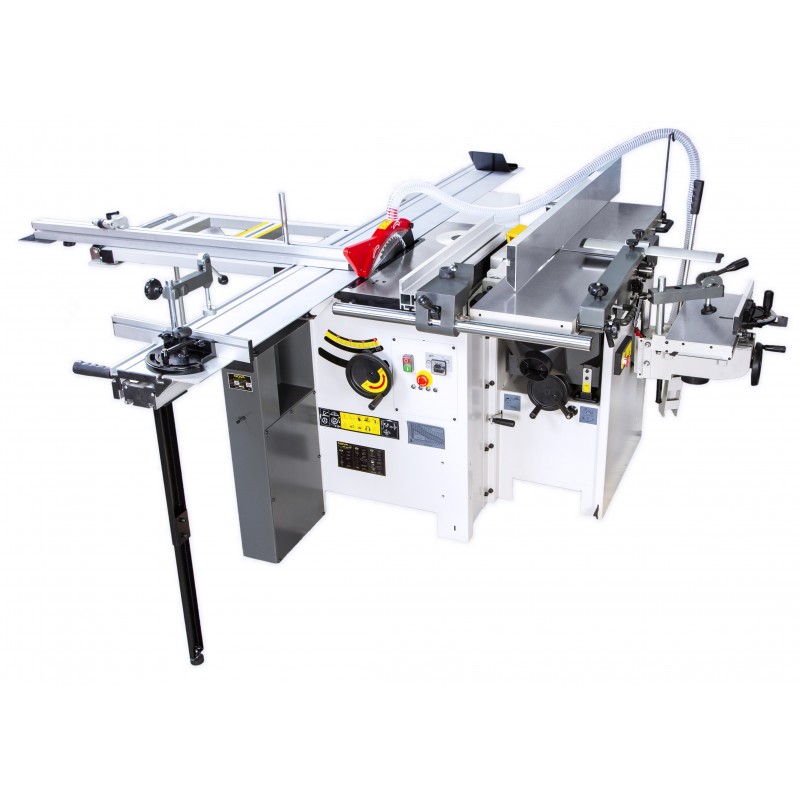

NOVA CM-800 kombineeritud puidutööpink

NOVA CM-800 on mitmekülgne kombineeritud puidutööpink, mis ühendab ühes masinas viis puidutöötlusfunktsiooni: ketassae eellõiketeraga, puidufreespingi, rihthöövli, paksusmasina ja pikaava puurimisseadme. Masinal on kolm eraldiseisvat 380 V mootorit - 3,8 kW saele, 2,8 kW puidufreespingile ning 3,8 kW hööveldusfunktsioonidele.

CM-800 võimaldab teha ühe masinaga saagimis-, freesimis-, hööveldus-, paksushööveldus- ja puurimistöid. Allpool on iga funktsiooni tehnilised andmed eraldi välja toodud.

Ketassaag eellõiketeraga

• Mootori võimsus: 3,8 kW / 380 V
• Saeketta mõõtmed: 254 × 3 × 30 mm
• Saeketta pöörlemiskiirus: 4500 p/min
• Eellõiketera mõõtmed: 100 × 2 × 20 mm
• Eellõiketera pöörlemiskiirus: 8500 p/min
• Maks. lõikekõrgus: 70 mm (90°) / 55 mm (45°)
• Laua mõõtmed: 300 × 860 mm
• Lisalaua mõõtmed: 300 × 505 mm
• Liuglaua mõõtmed: 760 × 530 mm
• Liugrelsi mõõtmed: 270 × 2600 mm
• Liuglaua liikumisulatus: 1550 mm
• Tolmuärastuse ühendus: 100 mm

Puidufreespink

• Mootori võimsus: 2,8 kW / 380 V
• Spindli läbimõõt: 30 mm
• Spindlikäik: 100 mm
• Spindli pöörlemiskiirused: 1800 / 3000 / 6000 / 9000 p/min
• Maks. tööriista läbimõõt: 200 mm
• Laua mõõtmed: 300 × 860 mm
• Tolmuärastuse ühendus: 100 mm

Rihthöövel

• Mootori võimsus: 3,8 kW / 380 V
• Lõikepea läbimõõt: 70 mm
• Höövliterade arv: 3 tk
• Höövliterade mõõtmed: 310 × 19 × 1 mm
• Lõikepea pöörlemiskiirus: 4800 p/min
• Rihthöövli laua mõõtmed: 1390 × 310 mm
• Juhiku mõõtmed: 1380 × 150 mm
• Juhiku kalle: 0-45°
• Maks. höövelduslaius: 310 mm
• Maks. hööveldussügavus: 4 mm

Paksusmasin

• Mootori võimsus: 3,8 kW / 380 V, ühine rihthöövliga
• Paksusmasina laua mõõtmed: 540 × 305 mm
• Maks. höövelduslaius: 305 mm
• Maks. hööveldussügavus: 2 mm
• Etteandekiirus: 6 m/min
• Tolmuärastuse ühendus: 100 mm

Pikaava puurimisseade

• Laua mõõtmed: 500 × 210 mm
• Padrun: 16 mm
• Ristliikumine: 140 mm
• Külgliikumine: 290 mm
• Liikumine üles/alla: 125 mm

Põhiomadused

• Viis puidutöötlusfunktsiooni ühes masinas
• Kolm eraldiseisvat 380 V mootorit
• Ketassaag koos eellõiketeraga
• 760 × 530 mm liuglaud ja 270 × 2600 mm liugrelss
• Puidufreespink 30 mm spindli ja nelja pöörlemiskiirusega
• Rihthöövli maks. höövelduslaius 310 mm
• Paksusmasina maks. höövelduslaius 305 mm
• Pikaava puurimisseade 16 mm padruniga

Kasutusvaldkonnad

• Puidutöökojad ja tisleritöö
• Mööbli ja puitdetailide valmistamine
• Saagimis- ja freesimistööd
• Rihthööveldamine ja paksushööveldamine
• Pikaavade puurimine
