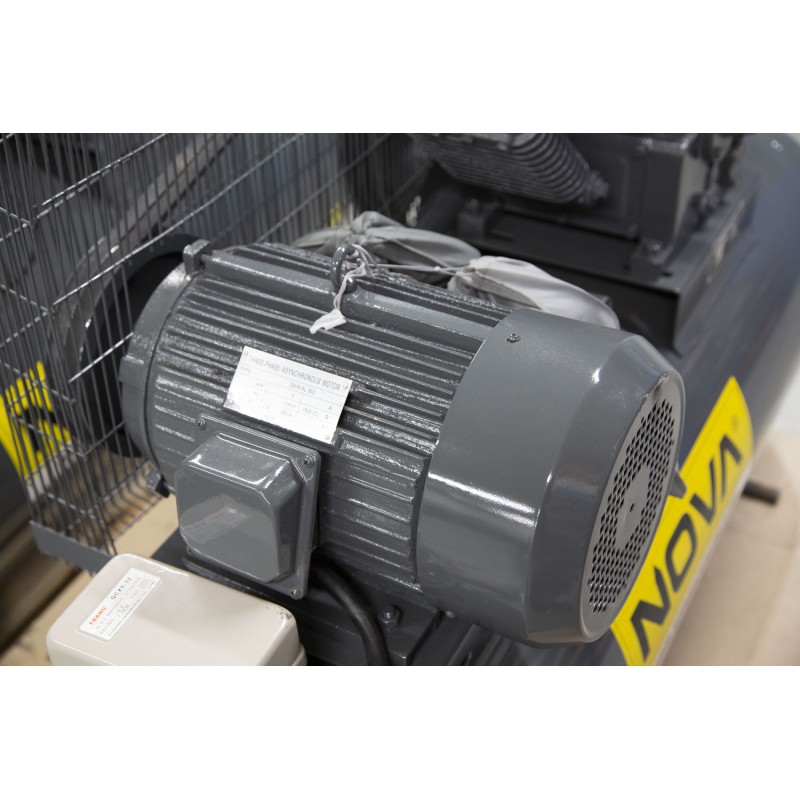

105 kompressori elektrimootor 7500W/380V

105 kompressori elektrimootor 7500W/380V

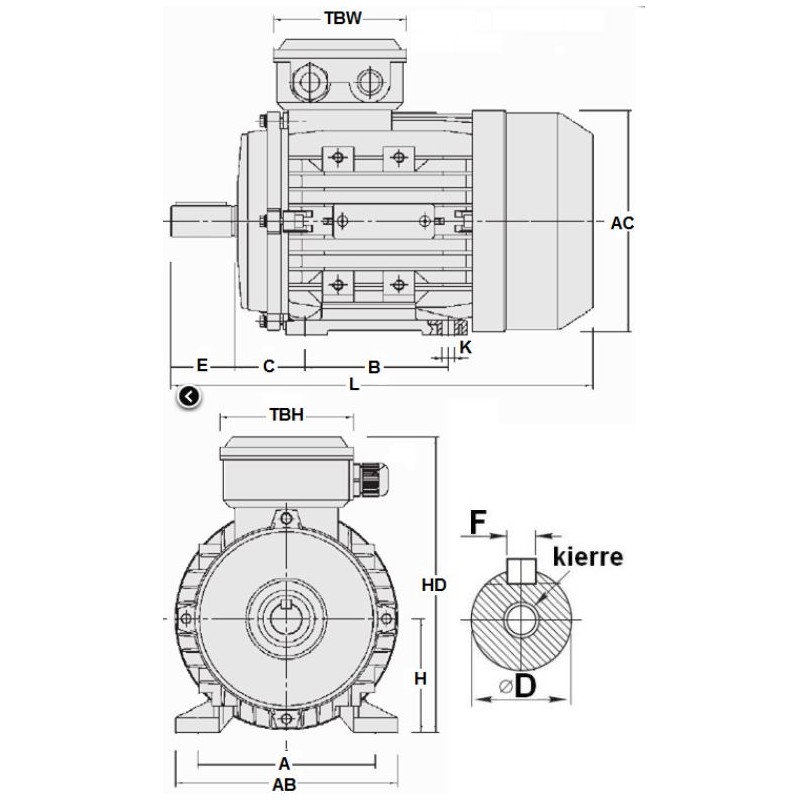

TBW - 112 mm   D - 38 mm
AC - 255 mm    F - 10 mm
E - 80 mm      H - 130 mm
L - 520 mm    A - 215 mm
TBH - 123 mm    K - 13 mm
HD - 260 mm     C - 90 mm
B - 180 mm      AB - 265 mm

Mõõtjoonise mootor on ligikaudne. Võlli otsas ei ole keermet.
