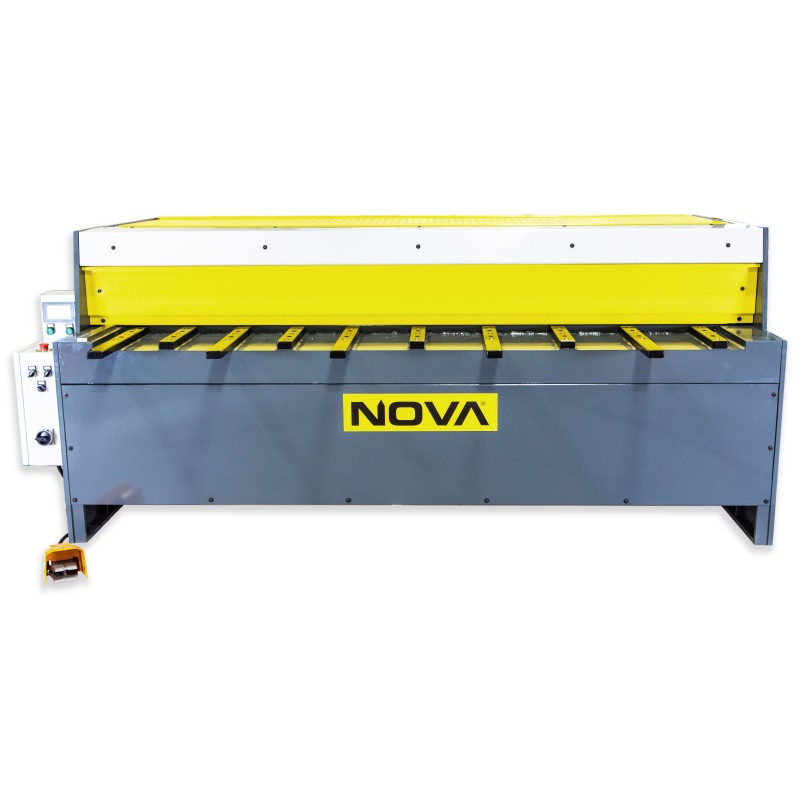

NOVA 4x3050 elektrinės pjaustytuvas

NOVA 4x3050 – pramoninės hidraulinės metalo pjovimo žirklės tiksliam lakštų pjovimui iki 3050 mm. Tvirta plieninė konstrukcija, reguliuojami parametrai, stabilus darbo ciklas ir saugos funkcijos.

NOVA 4x3050 elektrinės pjaustytuvas – pramoniniam naudojimui skirtos tikslios ir patikimos lakštinio metalo pjovimo žirklės, tinkamos iki 2 mm storio lakštiniam metalui pjauti (σb ≤ 450 N/mm²). Įrenginys skirtas metalo apdirbimo dirbtuvėms, gamybos įmonėms bei vėdinimo ir HVAC sprendimų gamybai, kur svarbus pakartojamas tikslumas, stabilus darbas ir patikimas pjovimo rezultatas.

Įrenginys naudoja apatinės pavaros (under-drive) konstrukciją, kur greičio reguliuojamas elektros variklis per grandininę pavarą perduoda jėgą ekscentriniam mechanizmui. Suvirintas plieninis rėmas, darbo stalas ir pjovimo mechanizmas sudaro standžią ir patvarią konstrukciją, kuri išlaiko pjovimo tikslumą net intensyvios serijinės gamybos metu. Optimizuotas 1,6° pjovimo kampas ir preciziškai šlifuoti pjovimo peiliai užtikrina švarią ir tolygią pjovimo briauną per visą darbinį plotį.

Pjovimo tarpas reguliuojamas pagal apdorojamos medžiagos storį, o reguliavimas atliekamas sinchroniškai iš abiejų pusių, užtikrinant tolygų peilių darbą ir kokybišką pjovimo rezultatą su skirtingomis medžiagomis. Elektrinė galinė atrama aprūpinta skaitmeniniu rodmenų ekranu (DRO), leidžiančiu greitai ir tiksliai nustatyti pjovimo ilgį. Maksimalus galinės atramos judėjimo diapazonas – 630 mm, o nustatymo tikslumas – ±0,2 mm.

Pneumatinė galinė atrama palaiko didelio formato ir ilgas lakštines detales, apsaugodama jas nuo nusvirimo pjovimo metu ir taip pagerindama tiek darbo saugą, tiek pjovimo tikslumą. Įrenginys turi vienkartinio pjovimo ir nuoseklaus pjovimo režimus, taip pat integruotą pjovimo ciklų skaitiklį, kuris ypač naudingas serijinėje gamyboje ir darbo apimčių kontrolei.

Valdymas kojiniu pedalu leidžia operatoriui laisvai naudoti rankas medžiagos laikymui ir pozicionavimui. Saugią eksploataciją užtikrina visiškai uždara konstrukcija, avarinio stabdymo funkcija, PLC valdymas ir variklio perkrovos apsauga, kuri pavojingose situacijose automatiškai sustabdo įrenginio darbą.

Techniniai duomenys

• Maksimalus pjovimo storis: 2 mm (σb ≤ 450 N/mm²)
• Maksimalus darbinis plotis: 2550 mm
• Pjovimo kampas: 1,6°
• Smūgių skaičius per minutę: 30
• Darbo stalo aukštis: 825 mm
• Galinės atramos eiga: 630 mm
• Variklio galia: 4 kW
• Neto svoris: 1900 kg
